EasyFed endgefütterte Halbwelle für CB-Funk (11m)
Die EasyFed ist eine simpler, endgefütterter Halbwellen-Dipol mit verlustarmer LC-Anpassung, auf gelbem (oder rotem) Amidon Eisenpulverring (nicht zu verwechseln mit grauem Ferrit)
Hier gibts den Download des EasyFed-Bauplans in voller Auflösung
Und hier gibt es hochauflösende Detailfotos bzw. den Bauplan der EasyFed als
Download (1,6 GB)Spezifikationen
- Länge Strahler: 530 cm (10cm länger lassen und dann ggf. einkürzen)
- Gewicht: 390 g (inkl. Ringkern-MWS)
- Power max.: 100W
- Mantelwellensperre nach 55cm mittels grauem Ferrit FT-140-43 (optional)
- ---
- - SWR-Minimum: 1,00
- - Bandbreite: max. 1,2 MHz
- - Dämpfung Anpassung: max. 0,5 dB
- - Wirres Zeug: Funkbasis
- - Berechnung: Coil64
- - Nicht verwechseln: kein graues Ferrit
- - Vergleich mit Grazioli: HW10V
- - Bildersammlung: EasyFed
- - Funkbasis.de: Funkbasis
- - DX-Power EasyFED: EasyFED
- - DX-Power StrongFED: StrongFED
- - DX-Power MiniFED: MiniFED
- - DX-Power HeavyFED: HeavyFED
- - Grazioli: HW10V

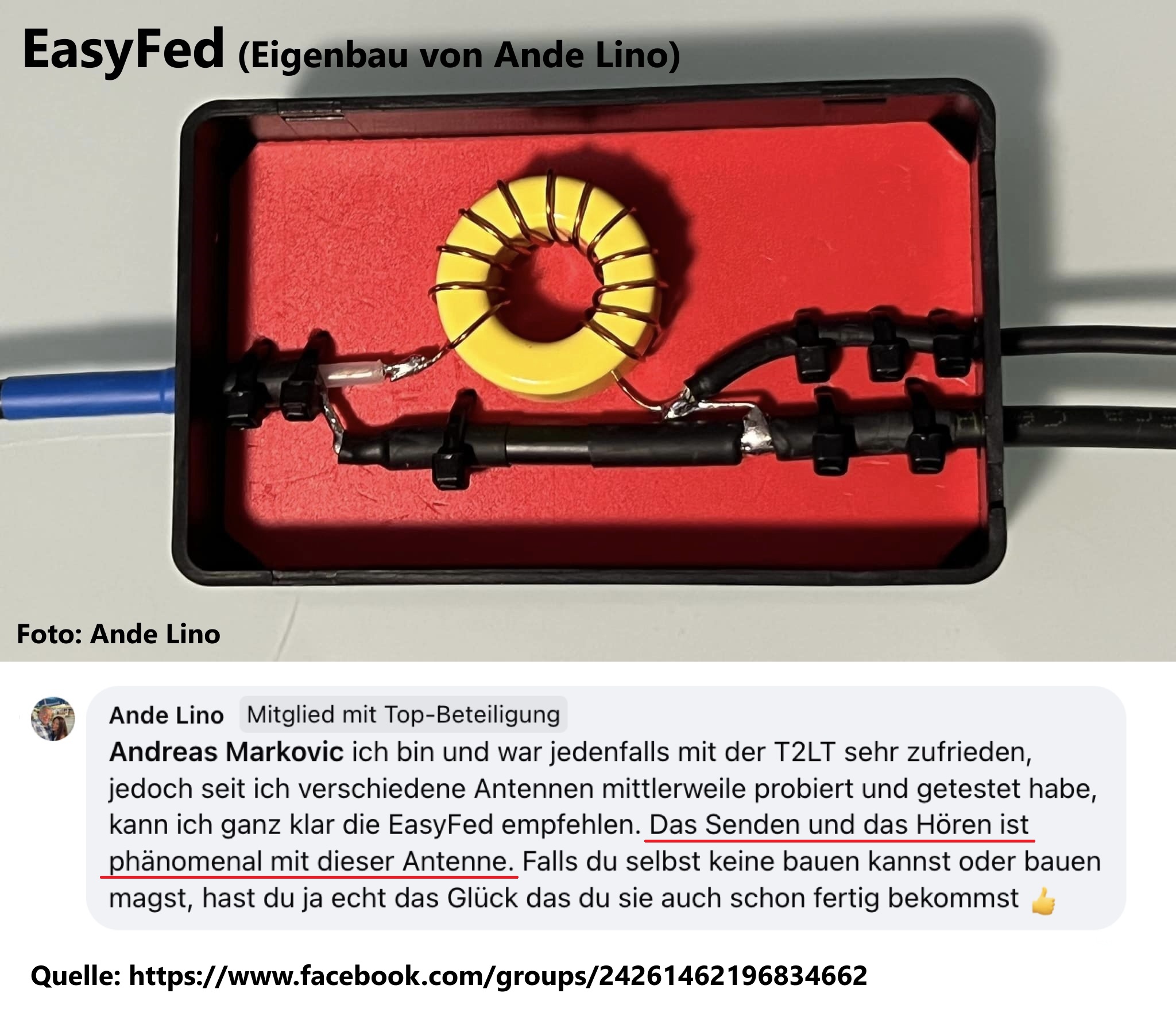

- - Rückmeldung1: Eigenbau1

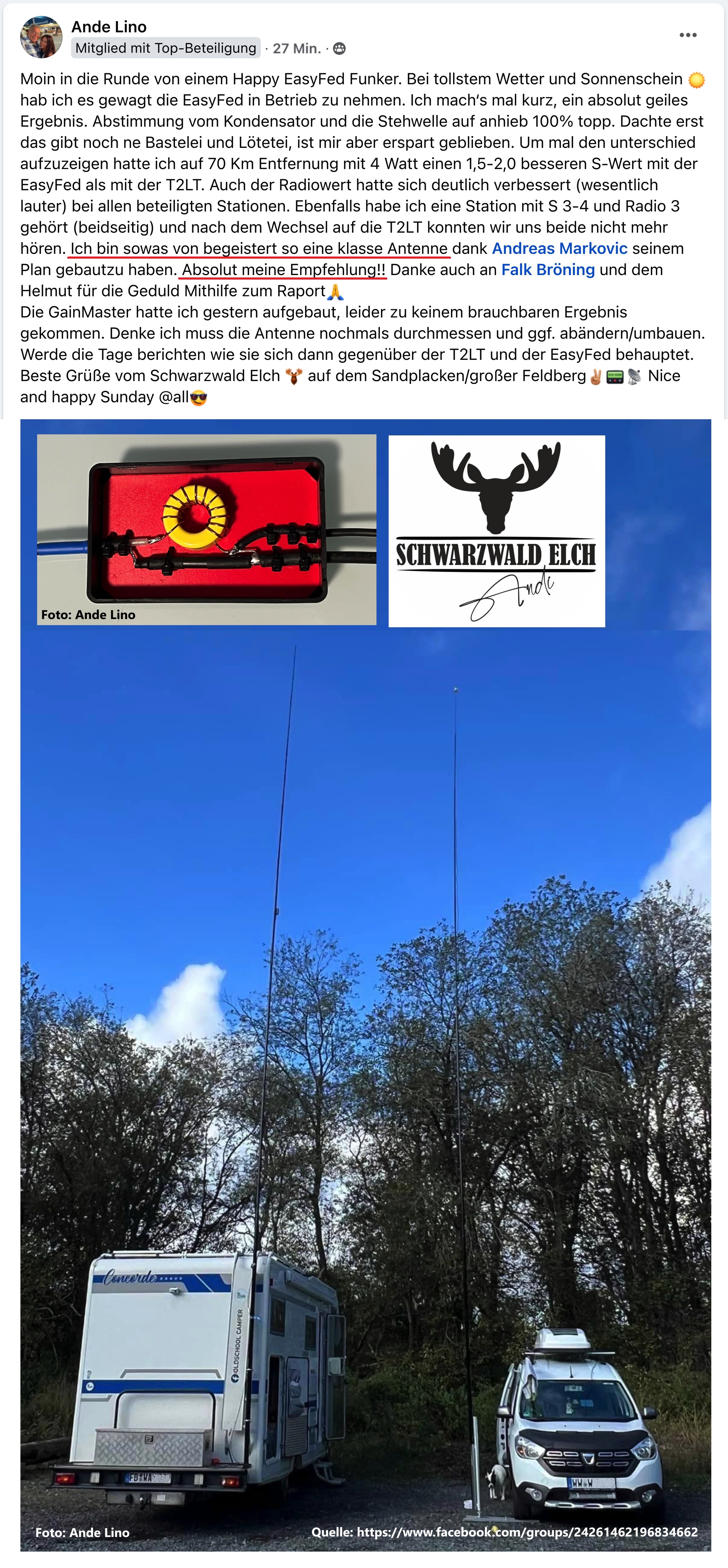

- - Rückmeldung2: Eigenbau2
- - Rückmeldung3: Eigenbau3
- - EasyFed vs T2LT: Dennis
- - Vergleich1: EasyFed
- - Vergleich2: Grazioli G-Max
- - Vergleich3: Gain-Master-5/8
- - Fuchs-Antenne: Vergleich
- - Nachbrenner: Bandpass
- - Facebook: EasyFed vs. DX-100
- - Schweizer "EasyFed": Nero1
- - HyEndFed aus Holland: HyEnd_Company
- - SSD-58 vs. EasyFed: SSD-58
- - Wirkungsgrad bis zu: 95%
- - Warum kein 1:49-Ferrit sondern LC-Eisenpulver
- - Bedienungsanleitung DX-Power: Bedienungsanleitung
- - StrongFed: Gallien
- - Bauanleitung: Bauanleitung
- - Bauteilwerte von DL8DF (Danke Dirk): Bauteilwerte
Fazit: Eine easy+günstig zu bauende schmalbandige und endgefütterte Draht-Halbwelle (EFHW), mit verlustarmer LC-Anpassung (auf gelbem bzw. rotem Eisenpulver!, bitte nicht verwechseln mit der im Amateurfunk üblichen breitbandigen und daher verlustreicheren 1:49 Anpassung auf grauem Ferrit), hoher Güte und sehr guter Leistung (ruhig im Empfang, weniger QRM und hohem Wirkungsgrad, von 100W kommen 90W am Strahler an). Die LC-Anpassung bietet die halbe Durchlassdämpfung bei halber Bandbreite ( = hohe Güte). Hingegen die in AFU-Kreisen übliche breitbandige Variante Spar-Trafo (Balun UnUn 1:49 auf grauem Ferrit) spielt nicht ganz so gut (mehr QRM beim RX + geringerer Wirkungsgrad beim TX, sprich es kommen von 100W nur noch 70W am Strahler an)
HINWEIS: Alles nachträglich im Bereich der LC-Anpassung Hinzugefügte bzw. Weggelassene und/oder Veränderte (also z.B. anderes Mastmaterial, umwickeln mit Klebeband, vergießen mit Heißkleber, fixieren der Wicklung mit Sekundenkleber, einschrumpfen in Schrumpfschlauch, Einbau in ein wasserfestes Gehäuse, usw.) verändert das sensible Resonanzverhalten der LC-Anpassung und muss deshalb bereits bei der Vorabstimmung (mit dem 3.3k Widerstand) berücksichtigt werden. Bei Verwendung anderer Materialien, Abmessungen und/oder Bauformen bzw. anderer Montagearten am Mast/in Gehäuse/usw. übernehme ich daher keine Funktionsgarantie.
ANMERKUNG: So manch deutscher Kollege kritisiert dass die EasyFed keine 80 Kanäle abdeckt (sondern lediglich 40 wie in Österreich erlaubt). Aber gerade diese Schmalbandigkeit macht ja die hohe Güte dieser Antenne aus. Wer eine größere Bandbreite benötigt dem sei meine um 1,6m längere Berg-Master-5/8 empfohlen, mit 5.6 MHz Bandbreite ist sie offen wie ein Scheunentor, mit allen Nachteilen (nicht so leistungsfähig wie die EasyFed, zieht beim Empfang mehr QRM rein und bringt beim Senden nicht diese S-Werte)
