Simpler Ärmeldipol (T2LT) für CB-Funk (11m)

Die T2LT ist ein simpler, vertikaler und elektrisch mittengespeister Halbwellen- (bzw. Ärmel-) Dipol welcher sich hinter kommerziellen Draht- (bzw. Alu-) Halbwellen nicht zu verstecken braucht, trotz einfachster Bauweise. Die T2LT benötgt (wie jede Antenne) freies Feld und einen gewissen Mindestabstand zum Boden. Bereits an einer 9m-Askari (aus reinstem GFK bzw. Fiberglas ** ) arbeitet sie besser als jede Mobil-Antenne am KFZ-Blechdach

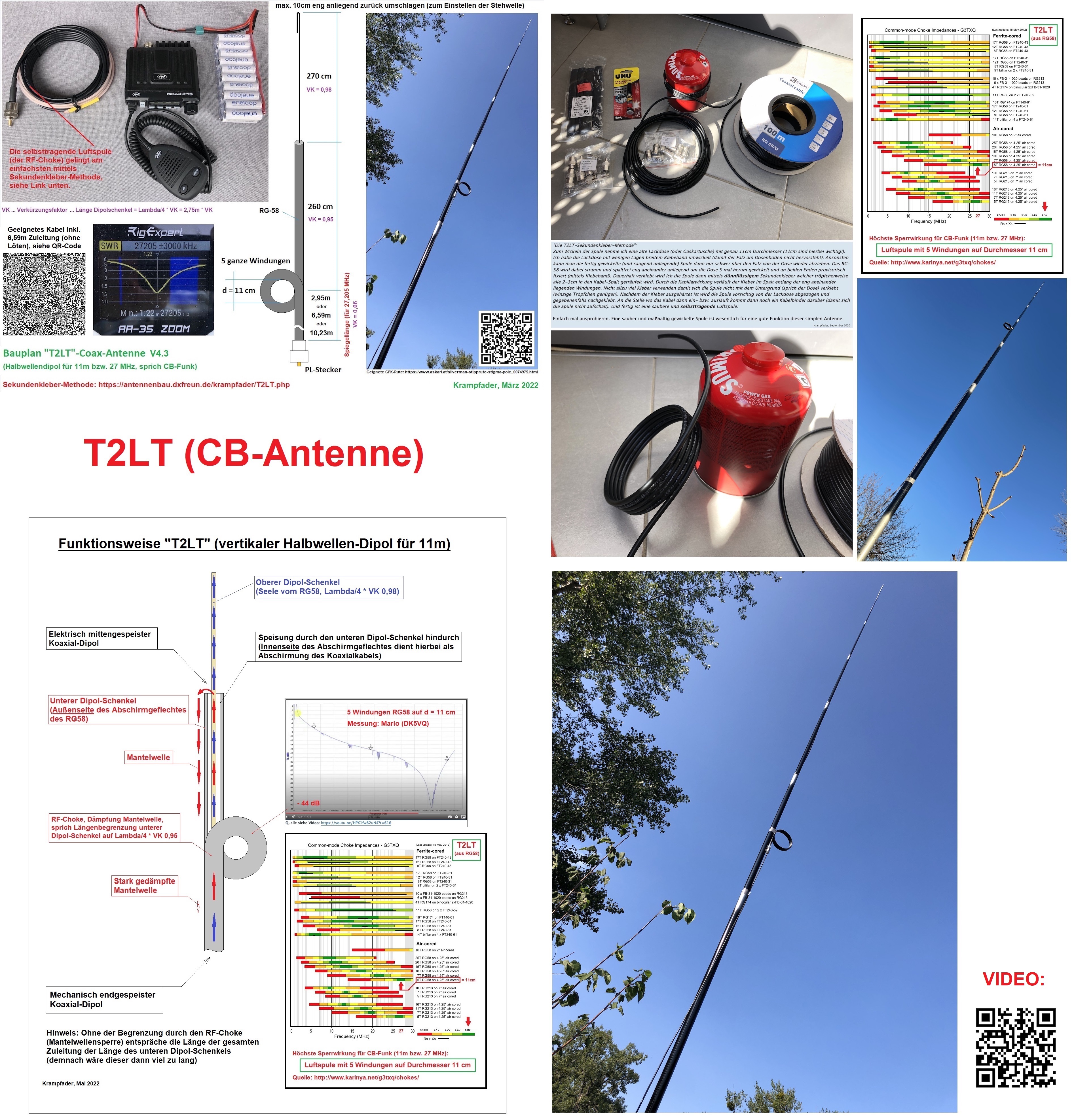

Hier gibt es Detailfotos (bzw. meinen aktuellen Bauplan) der T2LT als

Download (830 MB)

Spezifikationen

  • Länge: 530 cm
  • Gewicht: 190 g
  • Power max.: 100W
  • Polarisation: vertikal (Aufstellung)
  • Höhe über Grund: mind. 3m (Spule)
  • Bandbreite (SWR <= 2,0): 1,2 MHz (26,5 - 27,7 MHz)
  • Materialkosten (RG-58 + PL-Stecker): ab EUR 6,--
  • Funktionsweise T2LT: Funktionsprinzip

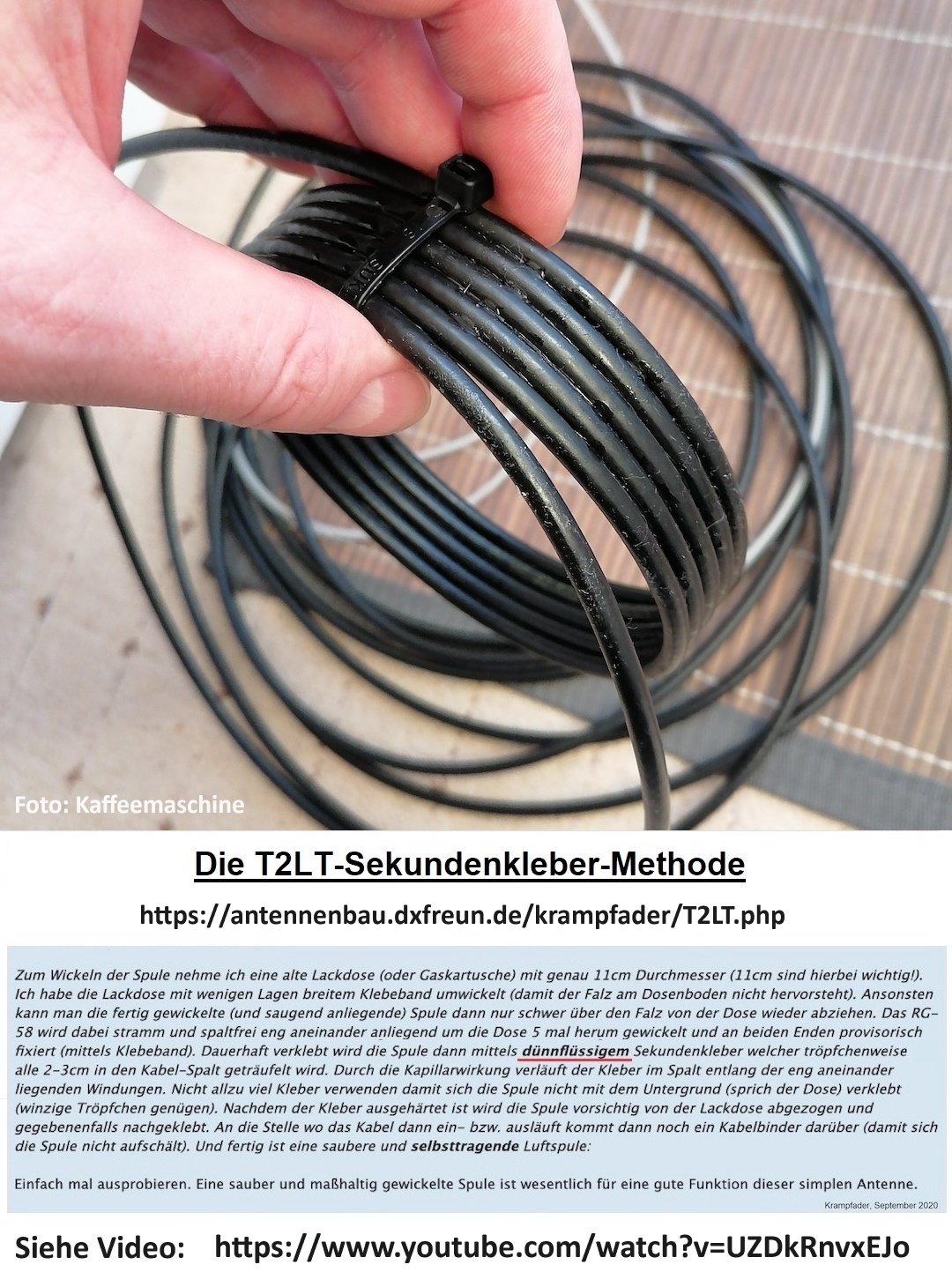

  • Sekundenklebermethode: Sekundenklebermethode

Je nach Standort (Anhöhe, Hügel oder gar Berg) sind damit Reichweiten von 100km (und mehr) möglich

Sekundenklebermethode T2LT_gestockt1 T2LT_gestockt2 Video4 Video5 Video6

Fazit: Eine äußerst preisgünstige, verlustarme und gütmütige CB-Drahtantenne mit hervorragender Leistung (ideal für den Einstieg in den Antennenbau, nebenbei auch die ideale "Not-Antenne")

** ANMERKUNG: Angelruten mit Anteilen elektrisch leitender Kohle-, Carbon- oder CFK-Anteilen sind als Antennenmast ungeeignet und daher kontraproduktiv

HINWEIS: Für die Verwendung anderer Materialien, Bauformen und Abmessungen (wie in meinem Plan angegeben) übernehme ich keine Funktionsgarantie
