MagLoop für den antennengeschädigten CB-Funker

Diese weltweit einzigartige per 433 MHz funkferngesteuerte Magnetic-Loop ermöglicht antennengeschädigten CB-Funkern trotzdem an lokalen Ortsrunden teilzunehmen. Die magnetische Kompononte dieser speziell (und nur) für CB-Funk entwickelten Loop durchdringt besonders gut die Bausubstanz (Stahlbeton), Probleme mit der Stehwelle gibt es auch kaum (eine MagLoop benötigt kein HF-Gegengewicht). Die (im Verhältnis zu klassischen Antennen) schmalbandige Preselektion entlastet den Empfänger und blendet Störungen (QRM) effektiv aus und unterdückt Oberwellen. Hinzu kommt noch die bidirektionale Richtwirkung einer Loop. Ideal für den lokalen Hauskanal, Balkon- oder gar Wohnzimmerfunker und/oder digitale Betriebsarten wie z.B. JS8Call. Selbst DX auf 1.000km wurde damit schon erfolgreich abgehandelt

This website in English: Machine translated

Description in English: English pdf

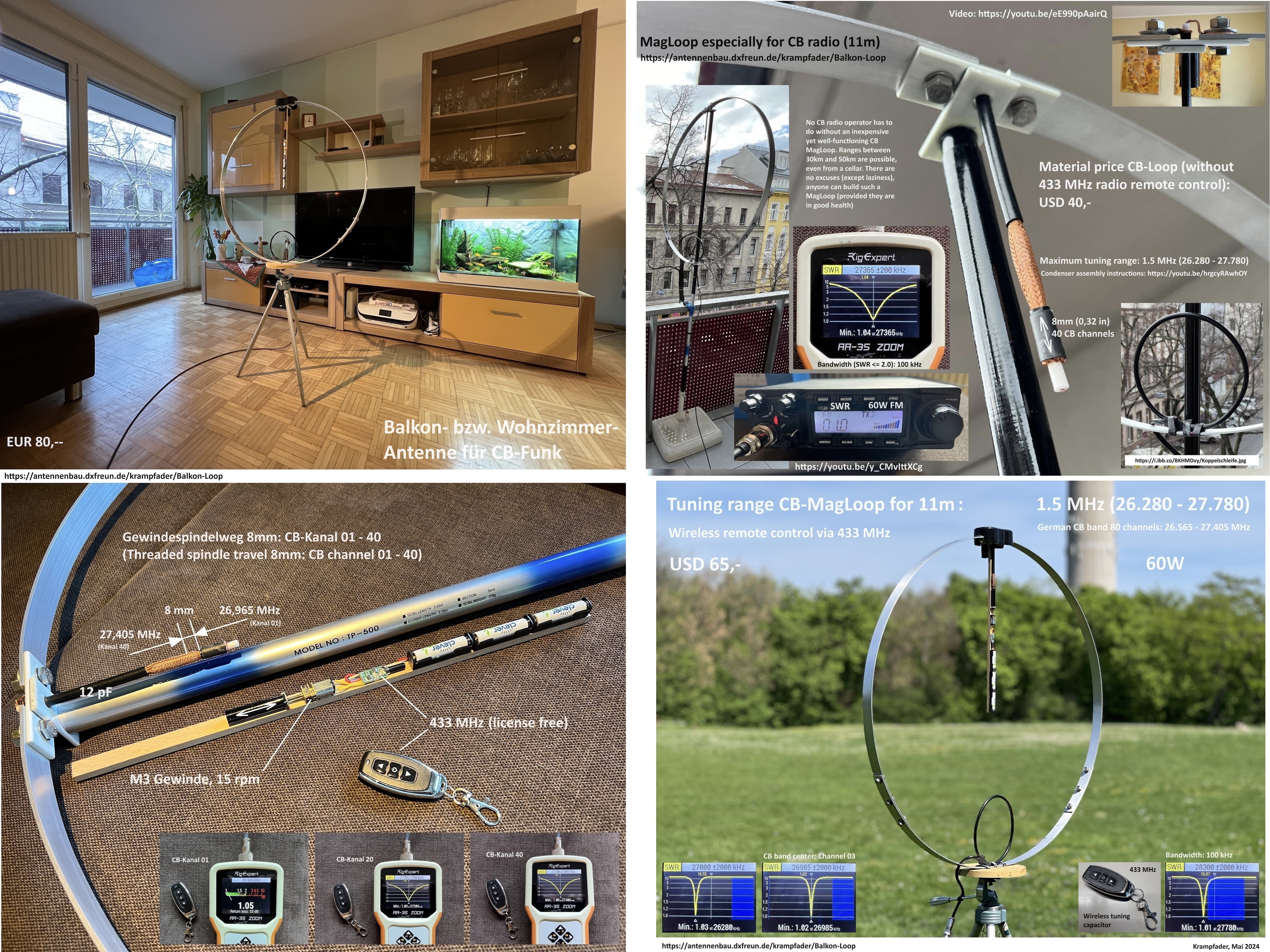

Hier gibts es eine Außenansicht meiner Balkon-Loop, von der Staße aus gesehen: Fällt kaum auf

Und hier hochauflösende Detailfotos bzw. den Bauplan der funkferngesteuerten Balkon-Loop als

Download (5,32 GB)

Spezifikationen

Barbarakreuz MagicLoop Kabellos HoheWand CB-500 Michelberg MiniFed Leopoldsberg Nebel Amerika Cherry16 Barracuda Votivkirche Vergleich Dachterrasse Funkamateur Zeitraffer HP82 Wiese Kondensator AufWien DX-QRM Würfel PNI72 Flying Gurke Jingle Splendor Gateway Kanal QSO Indoor Alu SWR Park Sofa OrtsQSO JS8Call Balkon KoaxC Kanal33 PNI HandG Outdoor Bill BillPNI JS8Erst 36km

Fazit: Wer nicht gerade zwei linke Hände hat kann sich um lediglich EUR 60,-- Materialgesamtkosten eine einfache funkferngesteuerte Magnetic-Loop für 11m zusammenbasteln (welche bezüglich Leistung, Messwerten, Eleganz und Bedienkomfort deutlich teureren kommerziellen Loop-Antennen um nichts nachsteht, im Gegenteil, siehe z.B. hier: MLA-S )

ANMERKUNG: Diese simple Eigenbau-Loop erhebt keinen Anspruch auf allerhöchsten Wirkungsgrad und Effizienz, genausowenig wie auf geringste Bandbreite. Selbst wenn 75% der zugeführten Sendeleistung in Verlusten verbraten werden würden (was nicht der Fall ist), macht das auf der Gegenseite gerade mal eine S-Stufe weniger aus. In Anbetracht der Verhältnismäßigkeit von geringem Bauaufwand, einfacher Materialbeschaffung, günstigem Gesamtpreis, hohem Bedienkomfort, kleinem Packmaß und geringem Gewicht ist diese Loop ein mehr als brauchbarer Kompromiss

WARNUNG: Am offenen Kondensator treten hohe Spannungen auf, also beim Drücken der PTT-Taste (beim Senden) niemals hinfassen

HINWEIS an die KRITIKER: Es steht jedem frei eine effektivere, einfachere, komfortablere, kostengünstigere und besser dokumentierte funkferngesteuerte Loop für CB-Funk zu entwickeln. Ich stelle demjenigen gerne diese Plattform dafür zur Verfügung
